دیوارکناف ترکیبی از مقاطع فلزی و صفحات روکشدار گچی یا صفحات سیمانی می باشد .
یک جزء اساسی دیگر که در معرفی دیوار کناف باید به آن اشاره نمود عایقهای صوتی و حرارتی می باشند . این عایقها تاثیر بسزایی در
بهبود عملکرد دیوار کناف می گذارند.
عوامل موثر دیگر عوامل اتصال و مصالح درزگیری می باشند .
1: زیرسازی فلزی شامل استاد و رانر
2 : صفحات روکش دار گچی یا سیمانی
3: عوامل اتصال پیچ ها و مهارها
4: مصالح درزگیری بتونه و ماستیک
5: عایق های صوتی و حرارتی
بررسی مقاطع زیرسازی دیوار کناف
سازه های کناف از ورق های فولادی گالوانیزه به ضخامت ۰٫۶ میلیمتر ساخته شده اند . این سازه ها با استفاده از تکنولوژی سرد نورد
توسط دستگاه رول فرمینگ ساخته می شوند . در ساختاردیوار کناف معمولا از مقاطع استاد و رانر استفاده می گردد
|

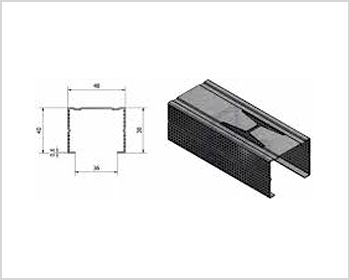

1: استاد : جز عمودی وستون دیوار کناف بوده که در ۳ نمره 0۰ و 0۰ و 1۰۰ تولید می شود و در فواصل ۳۰ تا ۶۰ سانتی متری قرار
گرفته و صفحات روکش دار گچی به آن متصل می گردد.
|
|
|

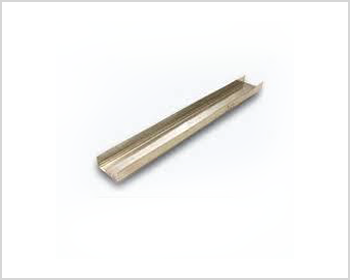

2: رانر : رانر جز افقی دیوار کناف می باشد این سازه به عنوان هادی سازه استاد در دیوار همچنین در اطراف بازشو ها استفاده میگردد و در ۳ نمره 0۰ و 0۰ و 1۰۰ تولید می شود.
علاوه بر استاد ورانر که به سادگی نصب می گردند و از عوامل اصلی زیرسازی دیوار کناف می باشند اجزا مهم دیگری نیز جهت بهبود
عملکرد دیوار وجود دارند که معرفی می گردند.
|
|
|

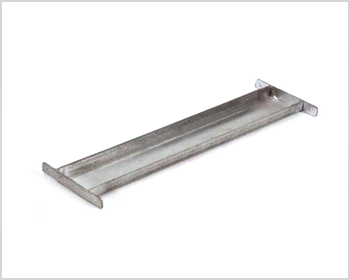

سازه پشتیبان : (SP60)
جهت نصب لوله های آب سرد و گرم و فاضلاب , رادیاتور ها از آن استفاده می شود . این سازه بار وزن این متعلقات را به استادهای مجاور انتقال می دهد.
|
|
|
ب- قطعه اتصال سازه پشتیبان :(SC47)
از این قطعه و با استفاده از سازه می توان سازه پشتیبان برای نصب قوطی های برق ساخت.
|
|
|

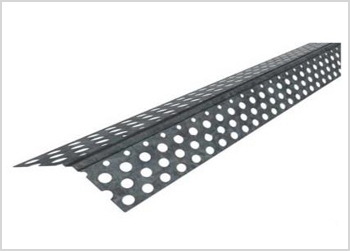

کرنر بید - سازه محافظ گوشه
از این سازه در کنج های خارجی , دیوارها استفاده می شود . نقش اصلی آن جلوگیری از آسیب ناشی از ضربه می باشد این سازه تاثیری خوبی در ایجاد لبه های گونیا و یکنواخت نیز دارد.
|
|
|

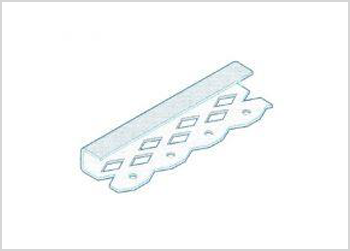

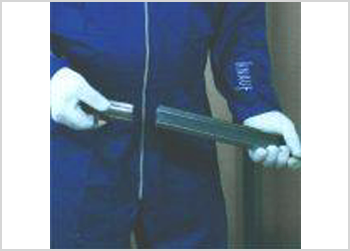

سازه لبه : جی بید
برای ایجاد لبه های صاف و یکنواخت در انتهای آزاد پانل گچی استفاده می شود. این سازه همچنین از لبه ای آزاد در مقابل ضربه محافظت می کند.
|
|
|
سازه درز انقطاع:
در دیوار های پیوسته با طول زیاد نیاز به ایجاد درز انقطاع می باشد . از این سازه برای پوشش درز انقطاع ایجاد شده استفاده می شود.
|
|
پانل ها در دیوار کناف
به طور کلی پانل ها به دو دسته گچی و سیمانی دسته بندی می شوند و هرکدام دارای انواع متنوع و کاربردی خاص هستند.
صفحات روکش دار گچی - پانل گچی
|

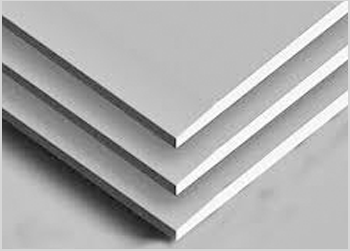

پانل گچی ساده :(RG)
این صفحات دارای روکش کرم رنگ با مهر آبی کناف در پشت آنها می باشند. کاربری آنها عمومی و برای اجرای دیوار و سقف کناف می باشد.
|
|
|

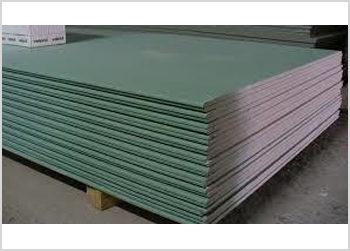

پانل مقاوم در برابر رطوبت :(MR)
این صفحات دارای روکش سبز با مهر آبی کناف در پشت آنها می باشد . از این صفحات در مکانهای مرطوب استفاده می شود. استفاده در سرویس های بهداشتی و حمام ها بخشی از کاربرد این پانل ها می باشد.
|
|
|

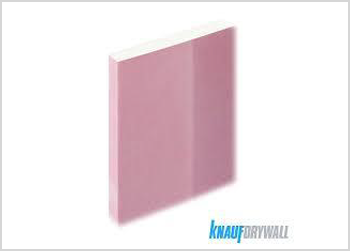

پانل مقاوم در برابر حریق :(FR)
این صفحات دارای روکش صورتی با مهر قرمز کناف در پشت آنها می باشد. از این صفحات در محل هایی استفاده می شود که نیاز به کد حریق دارند. پوشش ستون ها و تیرهای فلزی یکی از کاربرد این پانل ها می باشد.
|
|
|
پانل مقاوم در برابر حریق و رطوبت :(FM)
این صفحات دارای روکش سبز با مهر قرمز کناف در پشت آنها می باشد. در فضاهایی مورد استفاده قرارمی گیرند که توامان در برابر حریق و رطوبت نیاز به مراقبت دارند.
داکت های تاسیساتی یکی از کاربرد این پانل ها می باشد.
|
|
|

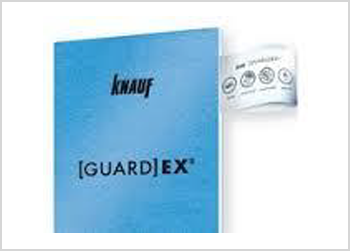

صفحات گاردکس
این پانل از محصولات جدید شرکت کناف می باشد.هسته گچی این پانل ها دارای ترکیبات خاصی می باشد. در دوسمت این پانل از یک لایه فیلیس فایبر گلاس پوشیده شده است. ویژگی هی این پانل عبارتند از :
سازگاری با محیط زیست - مقاومت در برابر حریق - مقاومت در برابر رطوبت - مقاومت در برابر کپک - توانایی تنفس بالا
|
|
|

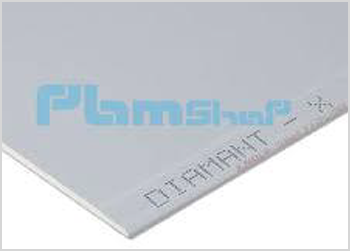

صفحات Diamant
هسته گچی این پانل حاوی الیاف شیشه و مواد سیلیکونی می باشد.چگالی این صفحات بالاتر از صفحات گچی معمولی است به همین دلیل برای رسیدین به مقاومت بالاتر می توان از آنها استفاده کرد.
|
|
|

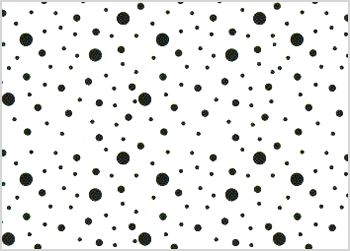

صفحات آکوستیک و تصویه کننده هوا :
در هسته گچی این پانل از زئولیت استفاده شده است.این ماده باعث کاهش سطح آلاینده های موجود در هوا می گردد. شکاف و سوراخ های موجود در سطح این پانل نیز باعث جذب صدا می گردند. این امر باعث کاهش شدید آلودگی صوتی فضای کار و زندگی می گردد.
|
|
|
صفحات سیمانی - آکوا پانل :
مواد تشکیل دهنده این پانل ها سیمان پرتلند,پرکننده های ویژه,و مواد افزودنی خاص می باشد. پشت و رو و لبه طولی آنها توسط الیاف شیشه مسلح شده است.
|
|
این صفحات در دو نوع ساخته می شوند :
آکوا پانل داخلی
آکوا پانل داخلی جهت فضا های داخلی مانند آشپز خانه های صنعتی,استخر و سونا می باشد .

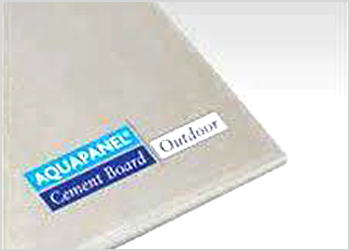

آکوا پانل خارجی
آکوا پانل خارجی جهت استفاده در نمای ساختمان می باشد.
عوامل اتصال در دیوار کناف
|

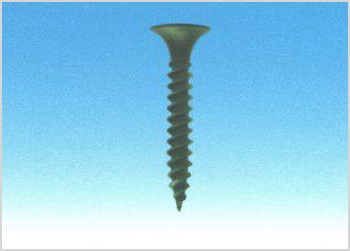

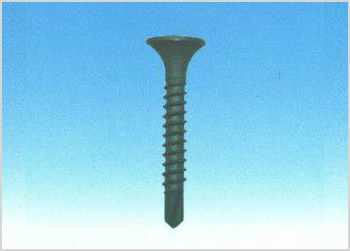

پیج نوک تیز اتصال پانل به سازه کناف (TN)
برای اتصال صفحات گچی به سازه باضخامت کمتر از ۰٫0 میلیمتر استفاده می شود.
|
|
|

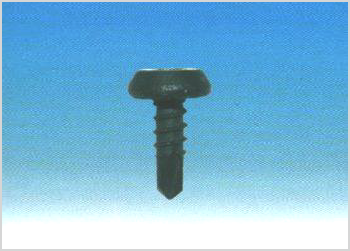

پیج سرمته ای اتصال پانل به سازه کناف (TB)
برای اتصال صفحات گچی به سازه با ضخامت بیش از ۰٫0 و کمتر از 2٫20 میلیمتر استفاده می شود.
پیچهایTB-TN در طولهای 25-35-45-55-70میلیمتر تولید می شوند.
|
|
|

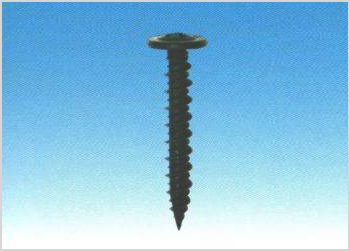

LB پیچ نوک تیز اتصال سازه به سازه
برای اتصال سازه های فلزی کمتر از ۰٫7 به یکدیگر استفاده می شود.
|
|
|
پیچ سرمته ای اتصال سازه به سازه (LN)
این صفحات دارای روکش سبز با مهر قرمز کناف در پشت آنها می باشد. در فضاهایی مورد استفاده قرارمی گیرند که توامان در برابر حریق و رطوبت نیاز به مراقبت دارند.
داکت های تاسیساتی یکی از کاربرد این پانل ها می باشد.
|
|
|

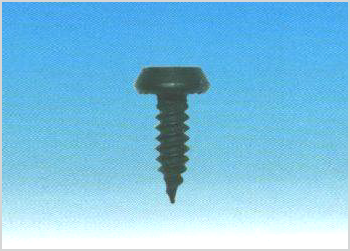

پیچ اتصال سازه به ساختار خشک (FN)
از این پیچ ها برای اتصال سازه فلزی به ضخامت کمتر از ۰٫7 میلیمتر به زیر سازی ساختار خشک استفاده می شود به علت سر تخت این پیچ ها اتصال مناسبی بین سازه و سطح زیرین ایجاد می گردد.
|
|
از کاربرد آن می توان به اتصال رانر فوقانی دیوار به سقف کناف اشاره کرد.
|
پیچ و رولپلاگ
برای اتصال رانر و استاد به دیوار و سقف پیرامونی استفاده می شود .

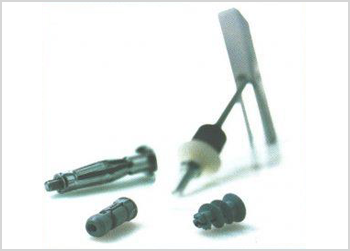

مهار ویژه اعضای تو خالی
|
|
برای اتصال رانر و استاد به اعضای تو خالی (لیکا) استفاده می شود . انواع آن عبارتند از:
- مهار صلیبی
- مهار جمع شونده
- مهار حلزونی
- قلاب ایکس
هر یک از این اتصالات قابلیت بارگذاری مشخصی دارند.
مصالح درزگیری در ساختارهای کناف
این مصالح بصورت زیر دسته بندی می گردند:
|
نوار درزگیر
برای مسلح کردن محل درزها و ایجاد شکاف استفاده می شود.
|
 |
|
نوار چسب جدا کننده ترن فیکس
برای جلوگیری از ایجاد ترک بین ساختار خشک و ساختار سنتی استفاده می شود.
|
 |
|
بتونه درزگیری فوگن فولر
برای درزگیری صفحات روکش دار گچی از آنها استفاده می شود
|
 |
|
گچ پوششی ماستیک
برای ایجاد سطح یکدست و صاف بعد از درزگیری استفاده می شود
|
 |
عایق های صوتی و حرارتی و مصالح جانبی در دیوار کناف
عایق های صوتی و حرارتی
|
پشم سنگ
این عایق دوغابی ازالیاف فله سرامیکی , چسب غیر آلی و مقداربسیار کمی چسب آلی و آب می باشد. پس از خشک شدن بصورت قالبی یا رولی به بازار عرضه می شود. این نوع عایق هم خاصیت صوتی و هم خاصیت حرارتی را در دیوار کناف بهبود می بخشد.
:ب - پشم شیشه
:ج - پلی استایرن
|
 |
مصالح جانبی کناف:
|

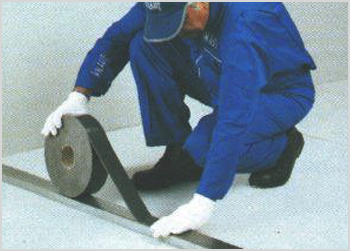

نوار فوم کناف
جهت بهبود عملکرد صوتی, پشت رانر و استادهای مرتبط با دیوار کناف و سقف ماسونری استفاده می گردد.
|
|
|

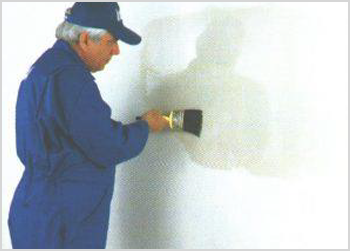

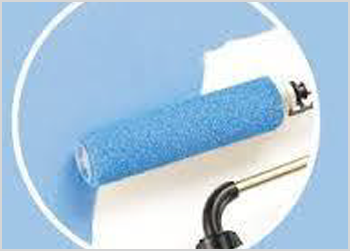

پرایمر زیر رنگ کناف - تیفن گروند
درصورت استفاده از رنگ نهایی به عنوان پوشش نهایی از این ماده قبل از رنگ کاری استفاده می شود.
|
|
|
چسب کاشی کناف
جایگزینی مناسب برای دوغاب ,برای کاشی کاری و سرامیک کاری روی سطوح کناف استفاده می شود.
|
|
|
عایق رطوبتی کناف
جایگزینی مناسب برای قیرو گونی و ایزوگام,با ضخامت غشا بسیار کم و در صورت استفاده از این محصول می توان از چسب کاشی برای کاشی کاری استفاده کرد.
|
|
